揮發性有機物(VOCs)對人類具有較強的致癌、致畸作用和生殖系統毒性,是國內國際上優先監測、控制的一類特征污染物。其來源廣泛,主要有工業固定源,機動車尾氣排放和日常生活源等3各方面。
本產品根據國標《GB3836.1—2010》而設計,具有實時監測特定廠界空氣中揮發性有機物(TVOC)濃度值、超標報警、被檢測氣體預處理等功能,監測數據可就地顯示,并可實現遠程傳輸。
本裝置采用抽取法,從廠界指定環境范圍將待測氣體取出,氣體經過降溫、除濕干燥、過濾預處理,再通過PID檢測儀測得氣體的VOC濃度。
整個監測系統分為預處理系統,數據采集與處理系統(RTU)以及傳感單元,設計一個防水防塵的碳鋼噴塑機箱來內部安裝。預處理系統分為校準、干燥除濕過濾器和氣泵三部分。
● 通過安裝報警式揮發性有機化合物檢測裝置,具有以下作用:
?報警信息傳送到監控中心后,可以根據現有采集設備安裝的位置拓撲圖以及區域內超標企業,自動判定大致超標的企業位置,從而提醒相關人員報警企業信息并進行及時處理。
?加強主管部門對有毒有害氣體排放,企業安全生產情況的實施監督,從而能夠及時督促企業進行整改,對于嚴重者可根據相關規定對企業進行處罰一級停產整頓處理,以避免惡性事故的發生。
?在發生超標時,及時報警,從而讓企業以及主管部門在第一時間做出預案處理,將事故消滅在萌芽狀態。
?在發生嚴重超標時,可以結合氣象監測數據為周圍群眾疏散提供指導建議。
本檢測報警裝置分廠界檢測和排氣筒檢測兩種配置。

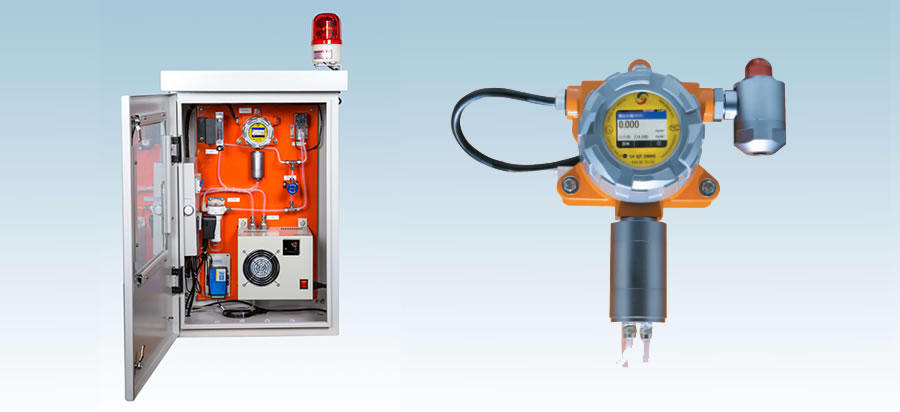

QS—VOCS—6000(PID)型廠界揮發性有機物VOC檢測報警裝置,主要配置為VOC檢測儀(PID)、微型抽氣泵、流量計、兩通調節閥、除水過濾器、碳鋼噴塑箱體、防雨防蟲采樣探頭、4G全網通模塊、防雷漏電短路保護開關、24V電源模塊、備用電源插座、安裝支架,需要現場提供2m高立柱(帶避雷針),另外現場需要提供220V電源。
QS—VOCS—6000(PID)型排氣筒揮發性有機物VOC檢測報警裝置,主要配置為VOC檢測儀(PID)、微型抽氣泵、粉塵過濾器、電子冷凝器、流量計、兩通調節閥、采樣管、采樣探頭、碳鋼噴塑箱體、4G全網通模塊、防雷漏電短路保護開關、24V電源模塊、備用電源插座、安裝支架(壁掛)。
PID傳感器 | 10.6ev(進口英國阿爾法) |
范 圍 | 0—100ppm-1000ppm-2000ppm-50000ppm 可選 |
分 辨 率 | 0.1ppm |
精 確 度 | ±5% |
報警值 | 25mg/m3-100mg/m3(根據排放標準可區別設定) |
繼電器接觸點 | 3*SPST干繼電器(2*用于報警;1*用于故障) |
報警 | 外置聲光報警燈(紅色) |
反應時間 | T90<30s |
防護等級 | 箱體防護等級IP65 |
防爆等級 | PID檢測儀防爆等級CT6 |
操作環境 | -20℃~+50℃(-4degF~131degF) |
濕 度 | 0—95%相對濕度(不凝結) |
取樣方式 | 內置微型抽氣泵 |
輸出方式 | 4—20mA;MODBus;RS 485—1S |
數據上傳 | DTU (4G全網通GPRS模塊,需配流量卡) |
電 源 | 12—36VDC;24VDC(125mA) |
外形尺寸 | 600*800*300 |
重 量 | 20Kg |
本產品用于實時監測工業園區內、化工企業等廠界污染區域有機化合物檢測情況,及時提供報警預警信息,預防污染事故的發生,防止污染事故擴大化。
